Ошибки электромонтажа проще всего исправить до зашивки стен и первого включения. После чистовой отделки тот же дефект превращается в вскрытие облицовки, поиск скрытой коробки или переделку щита. Поэтому приёмка электрики частного дома должна идти по контрольным точкам. Сначала инженер сверяет исходную мощность со схемой. После этого инженер переходит к трассам. Следующий этап — проверка защиты; измерения завершают приёмку.
Для жилых зданий проектировщик сверяет решения с действующей редакцией СП 256.1325800.2016 и ПУЭ. Применимые национальные стандарты учитываются отдельно. В 2026 году СП 256 действует с изменениями № 1–8. Вопросы защитных проводников и заземляющих устройств регулирует ГОСТ Р 50571.5.54-2024. Эти документы задают рамку. Окончательная схема зависит от технических условий подключения; фактический состав оборудования дома также влияет на решение.
Сначала составьте карту нагрузок, а не список автоматов
Постоянные и периодические потребители
Заказчик часто начинает с вопроса, сколько модулей купить в щит. Правильнее начать с таблицы оборудования: отопление, водоснабжение, кухня, освещение, розеточные группы, наружные потребители. Проектировщик фиксирует для каждого прибора мощность и режим работы. Такая карта сразу показывает критичные линии. Одновременно становится видно, какие нагрузки могут совпадать по времени.
Критичная линия — не обязательно самая мощная. Насос скважины может потреблять меньше варочной панели, но его отключение зимой способно остановить водоснабжение. Холодильник тоже не требует большого тока, однако его невыгодно объединять с цепью, которую часто обесточивают для ремонта. Карта нагрузок помогает разделить бытовое удобство и инженерную устойчивость.
Резерв мощности
Выделенная мощность должна покрывать реалистичный одновременный режим. Полезный показатель для предварительной оценки — K = Pодн / Pдост, где Pодн — ожидаемая одновременная нагрузка, а Pдост — доступная мощность по техническим условиям. Если коэффициент регулярно приближается к единице, система будет чувствительна к любому дополнительному потребителю.
Пример. Для дома доступно 15 кВт. В зимний вечер расчётная одновременная нагрузка составляет 12,6 кВт. Коэффициент загрузки равен 12,6 / 15 = 0,84. Запас около 16% остаётся, но включение резервного электрического нагревателя на 3 кВт уже выводит режим за доступный предел. Здесь нужен либо приоритет нагрузки, либо пересмотр сценария отопления.
Баланс по фазам
При трёхфазном вводе важен не только общий киловаттный баланс. Электрик распределяет однофазные группы так, чтобы фазы нагружались близко по величине в типичных режимах. Иначе одна фаза достигнет ограничения раньше, а расчётный запас по двум другим останется невостребованным.
Баланс полезно проверять именно по сценариям, а не по формальному количеству автоматов. Три одинаковые по числу группы могут иметь совершенно разный ток: спальня с несколькими розетками почти не сравнима с бойлером или электроплитой. Решение строится по мощности и одновременности.
Проверьте трассы до того, как стены закроют
Маршруты кабелей
До отделки заказчик должен видеть фактическую трассировку. Кабель не должен проходить там, где позже планируется крепить кухонные шкафы, лестницу или тяжёлое оборудование без понятной привязки. Фотофиксация с масштабом и привязкой к углам сильно упрощает будущий ремонт.
В деревянных конструкциях способ прокладки имеет повышенное значение. Скрытый кабель нельзя считать защищённым только потому, что он находится в гофре. Проект должен учитывать горючесть основания и механическую защиту. Требования к локализации возможного повреждения рассматриваются отдельно. В спорных узлах решение лучше утвердить до монтажа, а не после зашивки.
Соединения и распределительные точки
Каждое соединение — потенциальная зона нагрева и обслуживания. Если проект предусматривает распределительные коробки, к ним сохраняют доступ. Скрытая коробка за плиткой или встроенным шкафом превращает диагностику в демонтаж отделки. Альтернатива — схема разводки без промежуточных обслуживаемых соединений. Такой вариант допустим при соответствии проекту. Технологические требования к соединениям сохраняются.
Электромонтажник применяет соединители в пределах допуска по материалу жил. Допустимое сечение и условия среды он проверяет отдельно. Нельзя считать хорошим решением любой клеммник только потому, что он известного бренда. Номинал контакта и реальный ток линии должны быть согласованы.
Разделение силовых и слаботочных трасс
Сетевые кабели лучше планировать одновременно с линиями связи. Проектировщик включает датчики автоматики в тот же план. Электромонтажник прокладывает линии с учётом электромагнитной совместимости и требований безопасности. Если всё свести в один тесный канал без расчёта, возрастает риск помех. Обслуживание такой трассы тоже усложняется.
Для будущих систем полезно оставить технологические пути: пустые трубы, резервные кабельные каналы или доступные зоны прохода. Такой резерв дешевле, чем сверление готовой отделки через несколько лет.
Соберите матрицу групп и защиты
Где нужна отдельная линия
Проектировщик назначает отдельные цепи по мощности и критичности. Условия эксплуатации влияют на решение отдельно. Варочная поверхность, электрокотёл или насос часто требуют индивидуального расчёта. Розеточные группы жилых комнат можно объединять разумнее. Их границы должны быть понятны по плану и соответствовать допустимой нагрузке.
Не стоит делать десятки групп только ради впечатляющего щита. Избыточное дробление увеличивает число аппаратов и соединений, а эксплуатационная польза может быть нулевой. Хорошая схема отделяет действительно разные риски и сценарии.
Автомат и кабель должны работать как пара
Автомат защищает линию, поэтому проектировщик не выбирает его номинал независимо от проводника. Электрик сопоставляет расчётный ток с допустимой токовой нагрузкой кабеля. Затем он учитывает условия прокладки. Если аппарат допускает ток выше безопасного для линии, защита теряет смысл.
Длина трассы тоже имеет значение. На удалённой постройке, насосе или наружном освещении проектировщик дополнительно оценивает падение напряжения и условия отключения при повреждении. Сечение может увеличиться даже при той же мощности потребителя.
Дифференциальная защита
УЗО или дифавтомат контролирует утечку тока. В жилых групповых цепях распространён номинальный дифференциальный ток 30 мА; в отдельных случаях применяется 10 мА. Нельзя назначать устройства только по одному числу. Тип аппарата должен соответствовать проекту; отдельно проверяются ток нагрузки и схема питания.
Приёмка должна учитывать селективность и локализацию. Если одна утечка отключает весь дом, схема неудобна. Для критичных потребителей это создаёт дополнительный эксплуатационный риск. Разделение по группам позволяет быстрее найти дефект и сохранить питание исправных линий.
| Зона или нагрузка | Что важно в проекте | Что проверить на приёмке |
|---|---|---|
| Освещение | Отдельная логичная группа, понятные маршруты | Соответствие подписей и фактических линий |
| Розетки жилых комнат | Расчёт по нагрузке и длине трассы | Сечение кабеля, аппарат защиты, PE-проводник |
| Кухонная техника | Разделение мощных потребителей | Отдельные линии там, где они предусмотрены проектом |
| Насос и инженерия | Устойчивость питания и пусковые токи | Выбранную характеристику защиты и доступность отключения |
| Улица | Условия влаги и механические воздействия | Степень защиты оборудования и дифференциальную защиту |
| Резервный источник | Безопасное переключение питания | Отсутствие возможности обратной подачи во внешнюю сеть |
Проверка щита по схеме и монтажу
Однолинейная схема должна совпадать с фактом
Перед включением полезно пройти щит сверху вниз и сравнить каждый аппарат со схемой. Назначение линии должно совпадать с фактом. Номинал автомата и подключённый кабель проверяются отдельно. Если монтажник изменил распределение по ходу работ, изменения вносят в исполнительную документацию.
Понятная маркировка экономит время при аварии. Но подпись не является доказательством правильности. Электрик фактически отключает группы и подтверждает, что указанный аппарат питает именно ту линию, которая заявлена на схеме.
Нулевая и защитная шины
После предусмотренной проектом точки разделения защитный PE выполняет свою функцию отдельно от рабочего N. Их случайное повторное объединение на конечных группах может нарушить работу защитных мер. Поэтому структура шин — один из ключевых пунктов приёмки щита.
Клеммные соединения осматривают на качество заделки жил и отсутствие повреждений. Гибкие проводники при необходимости оконцовывают подходящими наконечниками. Случайные торчащие проволоки у клеммы — явный дефект, который устраняют до подачи нагрузки.
Резерв и температурный режим
Щит не должен быть набит аппаратами без свободного пространства, если проект предусматривает развитие системы. Резерв облегчает добавление линий и снижает вероятность хаотичных переделок. При высокой плотности оборудования инженер оценивает условия отвода тепла. Требования производителей остаются обязательным ориентиром.
Если в доме планируются солнечный инвертор, зарядка электромобиля или тепловой насос, место для будущего подключения лучше предусмотреть заранее. Иначе модернизация может потребовать замену корпуса щита и переразводку шин.

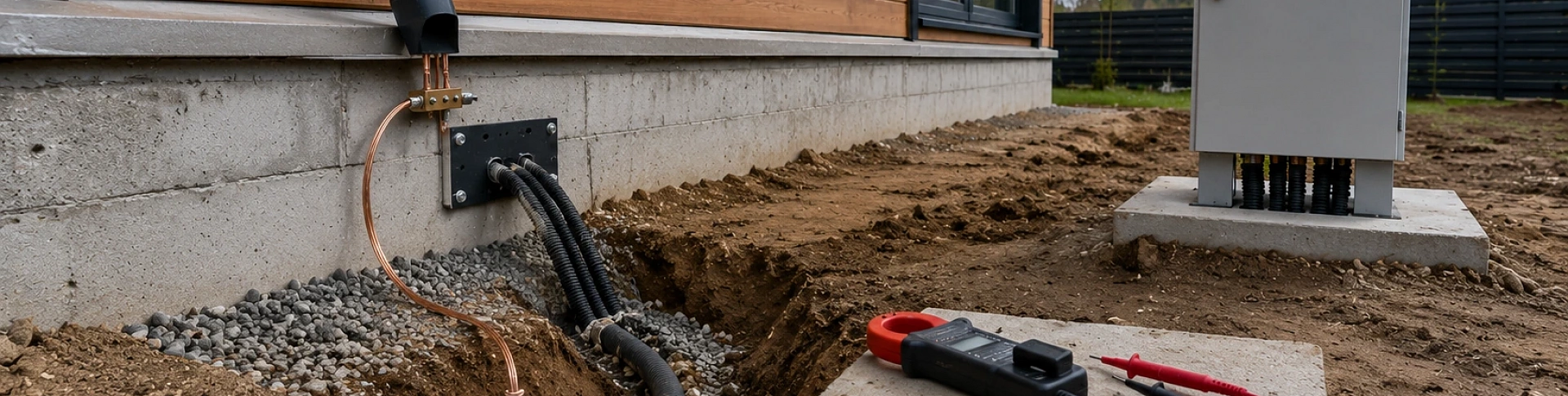

Заземление: проверка всей системы
PE должен быть непрерывным
Защитный проводник связывает открытые проводящие части оборудования с системой защитного заземления. Приёмка включает проверку его непрерывности, а не только наличие жёлто-зелёной жилы в кабеле. Ошибка в одной коробке способна оставить конкретную розетку без защитного пути.
ГОСТ Р 50571.5.54-2024 рассматривает заземляющие устройства совместно с защитными проводниками. Проводники уравнивания потенциалов входят в ту же систему требований. Это важный практический вывод: хорошая траншея с электродами не компенсирует плохую разводку PE внутри здания.
Система TN-C-S или TT должна быть определена проектом
Нельзя произвольно менять систему заземления после монтажа ввода. Решение зависит от характеристик питающей сети и технических условий. Для TN-C-S важна корректная точка разделения PEN и дальнейшее раздельное ведение N и PE. Для TT критичны собственный заземлитель и согласованная дифференциальная защита.
Если подрядчик не может объяснить, какая система реализована и где находится ключевая точка схемы, приёмку останавливают. Это не вопрос терминологии: от ответа зависит работа защитных устройств при повреждении.
Измерения заземляющего устройства
Количество электродов и их длина не являются универсальным критерием качества. Грунт на двух соседних участках может различаться по влажности и удельному сопротивлению. После монтажа электрические параметры подтверждают измерением, а скрытые соединения желательно зафиксировать до обратной засыпки.
Если результат не соответствует проекту, решение корректируют инженерно: добавляют элементы заземлителя или меняют конфигурацию. Увеличивать число электродов без диагностики причины — слабая стратегия.
Перед первым включением нужны измерения
Сопротивление изоляции
Изоляция может быть повреждена при протяжке кабеля, креплении обшивки или монтаже подрозетников. Визуальный осмотр этого не покажет. Измерение сопротивления изоляции позволяет выявить часть скрытых дефектов до того, как линия попадёт под рабочее напряжение.
При сомнительных показаниях электрик локализует участок. После диагностики он устраняет причину. Закрывать дефект повышенным номиналом автомата бессмысленно: автомат защищает от другого вида аварии.
Проверка защитных устройств
Специалист проверяет дифференциальную защиту измерительным прибором; кнопка TEST выполняет отдельную эксплуатационную функцию. Для полноценной приёмки специалист оценивает параметры срабатывания подходящим прибором. Тестовая кнопка полезна в эксплуатации, но она подтверждает лишь внутреннюю функцию самого аппарата в предусмотренном производителем режиме.
Также проверяется автоматическое отключение питания в условиях, предусмотренных схемой. Объём измерений зависит от электроустановки и должен выполняться квалифицированным специалистом с оформлением результатов там, где это требуется.
Функциональный запуск
После электрических измерений электрик включает линии поочерёдно. Такой порядок помогает сразу связать неисправность с конкретной группой. Затем электрик проверяет фазировку оборудования. Работа насосов и корректность автоматики инженерных систем контролируются отдельными тестами.
Для домов с готовой инженерией особенно полезно проводить запуск до полного завершения декоративных работ. В каталоге домов с коммуникациями и отделкой электрическая часть связана с отоплением, водоснабжением и другими системами, поэтому поздняя переделка одной трассы может затронуть уже готовые узлы.
Защита от перенапряжений и резервного питания
УЗИП и характер ввода
Современный частный дом содержит чувствительную электронику в котле и насосной автоматике. Бытовая техника добавляет ещё один класс уязвимых потребителей. Импульсное перенапряжение способно повредить оборудование без длительной перегрузки линии. Поэтому проектировщик отдельно решает вопрос УЗИП с учётом воздушного или кабельного ввода. Наличие внешней молниезащиты и схема заземления влияют на выбор.
На приёмке важно проверить не только наличие модуля с нужной надписью. На фактическую защиту влияет длина соединений. Место установки и связь с PE также имеют значение. Самовольное добавление УЗИП в готовый щит без проверки схемы может дать ложное чувство безопасности.
Резервный источник: генератор или аккумуляторная система
Резервный источник меняет структуру сети. Должно быть исключено одновременное опасное соединение внешнего ввода и генератора, если схема не рассчитана на параллельную работу. Для ручного или автоматического резерва электромонтажник устанавливает предусмотренное проектом переключающее устройство.
Приёмщик также проверяет, какие группы питаются от резерва. Обычно нет смысла держать весь дом на небольшом генераторе. Рациональнее сохранить отопительную автоматику, насос и необходимые розетки, а энергоёмкие нагрузки оставить отключёнными до восстановления основной сети.
Что должно остаться у владельца после сдачи
Минимальный комплект включает актуальную однолинейную схему и перечень групп. Результаты выполненных измерений передаются отдельно. Для скрытой проводки нужен план или фотофиксация трасс. Если щит собран по проекту, но документация не обновлена после фактических изменений, дальнейшее обслуживание будет строиться на догадках.
Документы полезны и при модернизации. Через несколько лет новый электрик сможет оценить свободную мощность и резерв щита без полной разборки системы. Способ заземления он увидит в той же документации. Это напрямую снижает стоимость следующего этапа работ.
Отдельный риск — деревянные стены
Скрытая прокладка
Дерево является горючим основанием, и это меняет требования к монтажу. Решение для скрытой проводки должно быть заложено в проекте до отделки. Пластиковая оболочка кабеля или гофра сами по себе не дают универсального права прятать линию в любой полости деревянной стены.
Приёмщик должен видеть, каким способом кабель защищён в местах прохода через конструкции. Отдельно оцениваются пересечения и выходы к оборудованию. После зашивки подтвердить фактическое исполнение можно только по качественной фотофиксации и исполнительной схеме.
Проходки и узлы примыкания
Отверстие под кабель может нарушить пароизоляцию и воздушную герметичность каркасной стены. Поэтому электромонтаж согласуют с конструктивом дома. После прохода инженерной линии подрядчик восстанавливает узел. Герметизация должна исключить нежелательный перенос воздуха и влаги.
Если электрика делается после готовой отделки, риск случайного повреждения скрытых слоёв выше. Этот сценарий требует точной привязки существующих стоек и мембран. Действующие коммуникации также наносят на схему.
Мини-кейс: дом с электрическим отоплением
В проекте загородного дома предусмотрен электрокотёл 9 кВт. Бойлер добавляет ещё 2 кВт, а кухонная нагрузка работает в пределах выделенных 15 кВт. Первый вариант схемы допускал одновременную работу всего оборудования без управления приоритетом. Зимний расчёт показал, что запас практически исчезает уже до включения чайника или стиральной машины.
После ревизии котёл разделили по ступеням мощности, бойлер перевели на управляемую линию и настроили приоритет так, чтобы нагрев воды временно отключался при высоком потреблении. Дополнительно группы перераспределили по фазам. В результате дом остался в пределах доступной мощности без увеличения присоединения.
Финальный чек-лист приёмки
- Технические условия согласованы с однолинейной схемой. Фактический ввод ей соответствует.
- Карта групп соответствует реальным помещениям и мощным потребителям.
- Сечения кабелей и защитные аппараты согласованы расчётом.
- Дифференциальная защита разделена так, чтобы локальная утечка не обесточивала весь дом.
- PE-проводники непрерывны. Рабочий N и защитный PE разведены по выбранной системе.
- Скрытые трассы и проходки сфотографированы до отделки.
- Результаты электрических измерений получены до постоянной эксплуатации.
Приёмка электрики — это проверка логики всей системы, а не только аккуратности щита. Если нагрузка рассчитана, трассы зафиксированы и защитные меры подтверждены измерениями, дальнейшая эксплуатация становится предсказуемой. Если хотя бы один из этих уровней неизвестен, запуск лучше отложить до проверки специалистом.
