Свайное поле ещё не образует полноценный фундамент под дом. Между отдельными опорами и стенами нужен элемент, который соберёт нагрузку и передаст её на сваи в предусмотренных проектом точках. Эту задачу выполняет ростверк. Ошибка в его положении или жёсткости способна свести на нет аккуратно смонтированные сваи, потому что коробка начнёт передавать усилия по другой схеме.
Проверять ростверк удобнее по пути нагрузки: от стены или колонны к балке, затем к голове сваи и дальше в грунт. Такой порядок сразу показывает, где требуется расчёт, а где достаточно технологического контроля. Он также помогает отличить конструктивный дефект от несущественной неровности поверхности.
Сначала понять путь нагрузки от дома к сваям
Ростверк как распределительный элемент
СП 24.13330.2021 называет ростверком распределительную балку или плиту, объединяющую головы свай. В частном строительстве это может быть монолитный железобетон, стальная система балок или деревянная обвязка. Материал меняется, но функция остаётся общей: верхняя конструкция должна получить непрерывную и расчётно понятную линию опирания.
Если стена идёт вдоль ряда свай, ростверк работает преимущественно как балка между опорами. В узлах пересечения стен появляются дополнительные усилия. При колонне нагрузка становится локальной. Поэтому одинаковое сечение по всему периметру допустимо только после расчёта, а не потому, что так проще собрать опалубку.
Линейная нагрузка и шаг опор
Для быстрой оценки принципа можно использовать формулу q = N / L, где N - суммарная нагрузка от рассматриваемой стены, L - её длина, а q - средняя линейная нагрузка на ростверк. Затем проектировщик связывает её с шагом свай и расчётной работой балки.
Расчётный пример. Участок несущей стены длиной 15 м передаёт 450 кН. Средняя линейная нагрузка равна 450 / 15 = 30 кН/м. При шаге свай 2,5 м на один пролёт приходится около 75 кН только как упрощённый ориентир. Реальный расчёт учитывает непрерывность балки и реакции соседних опор, поэтому умножение q на шаг не заменяет конструктивную модель.
Почему оси важнее внешней ровности
Ростверк может выглядеть аккуратно и при этом быть смещён относительно несущей схемы. Особенно опасно, когда внутренний ряд свай не совпадает с несущей стеной первого этажа. Тогда балка получает эксцентриситет, а нагрузка передаётся через дополнительный изгиб.
До бетонирования или сварки инженер сверяет разбивочные оси с планом коробки. Если проект предусматривает тяжёлую печь, стойку большого пролёта или лестничный узел, их опирание нужно видеть на фундаментном плане. Исправлять такие ошибки после монтажа перекрытия намного сложнее.
Затем выбрать конструкцию ростверка под дом и участок
Железобетон: когда нужна жёсткая рама
Монолитный ростверк удобен, если фундамент должен работать как жёсткая система и воспринимать значительные изгибающие усилия. Проектировщик определяет размеры сечения и армирование по расчёту. Для этой части конструкции применяются положения СП 63.13330.2018, а работа свай рассматривается по СП 24.13330.2021.
Железобетон требует полноценной технологической дисциплины. Положение каркаса нужно принять до заливки. Защитный слой обеспечивают фиксаторы. Рабочие стержни в углах и пересечениях должны иметь проектную анкеровку. Случайная замена диаметра или схемы стыковки на объекте без проверки недопустима.
Сталь: скорость требует контроля узлов
Стальной ростверк часто встречается на винтовых сваях. Его плюс - быстрый монтаж и отсутствие длительного набора прочности бетоном. Но конструкция становится чувствительной к качеству сварных соединений и коррозионной защите в местах монтажа.
Для стальных балок проектировщик использует актуальную редакцию СП 16.13330.2017. Сечение выбирается по нагрузке и пролёту между опорами. Сварной шов должен соответствовать рабочему узлу, а повреждённое покрытие после сварки восстанавливается по принятой системе защиты.
Деревянная обвязка: область лёгких домов
Брус применим при ограниченных нагрузках и корректной схеме опирания. Он требует сухой геометрически стабильной древесины и защиты от контакта с влажным металлом или бетоном. Проектировщик задаёт анкеровку к оголовкам и проверяет смятие в местах сосредоточенной передачи усилий.
Для домов из бруса деревянная обвязка может логично продолжать несущую систему первого этажа, но её нельзя назначать только по совпадению материала. Сечение и шаг опор всё равно определяются расчётом.
Положение ростверка относительно грунта
Высокая схема и свободный просвет
Высоким считается ростверк, подошва которого находится выше поверхности грунта. Такая схема позволяет убрать балку из зоны прямого контакта с пучащимся основанием. Свободное пространство под ней имеет конструктивный смысл: грунт должен иметь возможность сезонно перемещаться, не подхватывая ростверк снизу.
Размер просвета нельзя назначать универсальной цифрой для любого участка. Проектировщик учитывает свойства грунта и ожидаемые деформации. Важен также окончательный уровень планировки. Если после строительства участок подсыпали, первоначальный просвет может исчезнуть.
Низкий ростверк и контакт с основанием
Низкая схема расположена у поверхности или опирается на грунт по проекту. В этом случае взаимодействие с основанием входит в расчётную задачу. Подготовка под ростверком должна соответствовать рабочей документации, а водный режим участка нельзя оставлять без внимания.
Заглублённый вариант увеличивает объём земляных работ. Он также требует защиты подземной части и контроля обратной засыпки. Если вода стоит близко к поверхности, трудоёмкость такой схемы может оказаться выше первоначальной оценки.
Как зашивка цоколя меняет работу узла
После свайных работ владельцы часто хотят закрыть открытое подполье. Ошибка возникает, когда подрядчик делает декоративную зашивку жёсткой и опирает её на пучинистый грунт. Зимой она может подняться и передать усилие на ростверк или нижнюю обвязку.
Проект цокольного экрана должен учитывать перемещения грунта и оставлять конструктивную независимость там, где она предусмотрена. Одновременно нужно решить защиту подполья от продувания без перекрытия необходимой вентиляции или без нарушения принятого тёплого контура.
Узел «свая - ростверк»: главное место для приёмки
Железобетонная свая и монолитная балка
У железобетонной сваи важна подготовка головы и её включение в монолитный узел. Проект определяет глубину заделки и работу арматуры. Если после погружения верхняя часть сваи повреждена, подрядчик должен привести её к проектному состоянию до монтажа каркаса ростверка.
Инженер фиксирует отметку головы и состояние бетона. Затем проверяет положение арматуры. После заливки эта зона становится скрытой, поэтому перенос приёмки «на потом» лишает её смысла.
Буронабивная свая и выпуски арматуры
В буронабивной схеме выпуски из сваи должны войти в ростверк по рабочему чертежу. Слишком короткий выпуск или его случайный изгиб способен изменить анкеровку. На объекте нельзя оценивать такой узел по принципу «держится крепко».
До бетонирования инженер сверяет диаметр и положение стержней с проектом. Если геометрия выпуска не позволяет собрать каркас, решение принимает проектировщик. Самовольное обрезание арматуры сокращает расчётную связь между элементами.

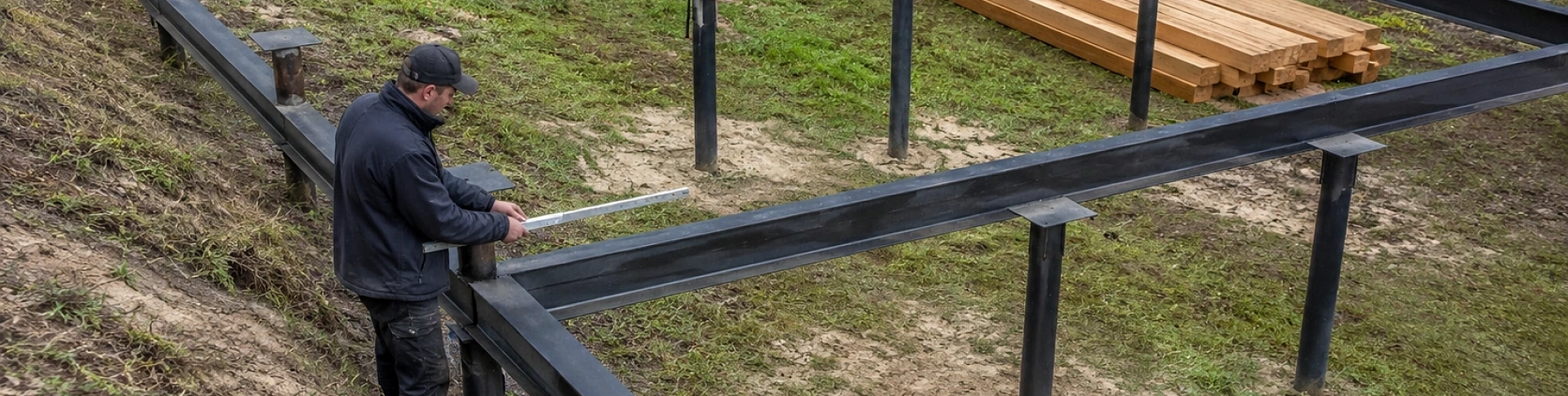

Винтовая свая и оголовок
У винтовой сваи ростверк передаёт усилие через оголовок или другой предусмотренный соединительный узел. Здесь важна горизонтальная отметка. Разный уровень соседних оголовков создаёт перекос балки или вынуждает подрядчика применять сомнительные прокладки.
Качество сварки оценивается до окраски, насколько это возможно по принятой технологии контроля. После монтажа защита металла должна быть восстановлена. Если ростверк скрывается отделкой цоколя, фотофиксацию и исполнительные отметки лучше завершить до закрытия.
Как проверить свайное поле до монтажа ростверка
Геометрия и высотные отметки
Проверка начинается с координат опор. Инженер сравнивает фактические центры свай с разбивочным планом. Затем выполняется нивелировка голов. Особое внимание получают углы и места пересечения несущих стен, где ошибка положения сильнее влияет на работу ростверка.
Если одна опора заметно смещена, недостаточно просто расширить ростверк в этом месте. Изменение ширины может затронуть армирование и эксцентриситет. Проектировщик должен подтвердить допустимость корректировки или назначить другое решение.
Фактическая работа свай
Ровная линия оголовков ничего не говорит о том, достигла ли каждая свая расчётного состояния в грунте. Для забивных или буровых свай применяются свои методы контроля. У винтовых свай важно сопоставить фактическую длину и условия погружения с проектом.
Если часть опор остановилась существенно выше ожидаемого рабочего слоя, ростверк не исправит проблему автоматически. Он лишь свяжет опоры в систему. Причину расхождения нужно разобрать до монтажа верхней конструкции.
Подготовка к скрытым работам
До закрытия узлов полезно собрать комплект исполнительной информации. В него входят отметки свайного поля и фотографии соединений. Для монолитной схемы добавляется фиксация армирования. Документы на бетон и металл сохраняются вместе с актами приёмки ответственных операций.
Такой архив нужен не ради формальности. При ремонте или споре он помогает понять фактическое положение скрытых элементов и не вскрывать конструкцию вслепую.
Мини-кейс: ровные оголовки оказались не главным вопросом
На участке под лёгкий двухэтажный дом подрядчик смонтировал винтовые сваи и подрезал их в один уровень. Внешне поле выглядело готовым. Перед сваркой стального ростверка инженер заметил, что две опоры вдоль внутренней несущей стены смещены от проектной оси, а одна из них имеет нетипичную глубину погружения.
Первоначальное предложение подрядчика сводилось к расширению металлической балки, чтобы она захватила смещённый оголовок. Проектировщик отказался от такого решения без расчёта. Сначала он проверил положение рабочей части свай по грунтовому разрезу. Затем скорректировал узел опирания и добавил локальное усиление ростверка.
Переделка заняла меньше времени, чем исправление уже готового перекрытия. Ключевой вывод из ситуации: одинаковая высота оголовков подтверждает только один параметр. Совпадение осей и расчётная работа опор остаются отдельными условиями.
Что проверять в расчёте ростверка
Пролёт между сваями и жёсткость балки
Расстояние между опорами напрямую влияет на работу ростверка. Большой пролёт увеличивает изгибающие усилия и прогиб. Слишком частое свайное поле повышает стоимость и может быть технически неоправданным. Проектировщик подбирает обе части системы совместно.
Для железобетона важны положение рабочей арматуры и поперечное армирование. Для стали существенна устойчивость профиля. Деревянная балка требует проверки прочности и деформаций по СП 64.13330.2017.
Локальные нагрузки от дома
Средняя нагрузка по периметру не отражает тяжёлые точки. Стойка под коньковую балку или опора большого пролёта может передать значительное сосредоточенное усилие. В таком месте проектировщик проверяет ростверк локально и при необходимости меняет схему армирования либо число свай.
Поэтому фундаментный план должен быть согласован с конструктивным разделом дома. Архитектурного плана комнат для этой задачи недостаточно.
Основание и деформации
СП 22.13330.2016 задаёт общую основу расчёта фундаментов по грунтовым условиям. Для свай проектировщик использует СП 24.13330.2021 с действующим изменением. Ростверк нельзя считать отдельно от осадки и жёсткости свайной группы, особенно при неоднородном грунте.
Если один ряд опор проходит через другой слой, возможна разница деформаций. Жёсткий ростверк перераспределит часть усилий, однако это не отменяет проверки основания. Усиление верхней балки не превращает слабую сваю в надёжную.
Таблица дефектов и действий до закрытия ростверка
| Что обнаружено | Возможная причина | Чем опасно | Что делать |
|---|---|---|---|
| Свая ушла от проектной оси | Ошибка разбивки или монтажа | Эксцентриситет и дополнительный изгиб | Передать отклонение проектировщику до устройства ростверка |
| Головы свай имеют заметный перепад | Разная отметка монтажа | Перекос балки и неодинаковое опирание | Выполнить нивелировку и привести узел к проектному решению |
| Под высоким ростверком исчез свободный просвет | Поздняя подсыпка участка | Воздействие пучащегося грунта снизу | Скорректировать планировку или узел защиты |
| Арматурный выпуск не входит в каркас | Ошибка положения или длины | Ослабление связи сваи с ростверком | Получить проектное решение до бетонирования |
| Сварной узел закрыт краской без приёмки | Нарушена последовательность контроля | Скрытый дефект соединения | Проверить доступные швы до окончательного закрытия |
Приёмка перед началом коробки
Что инженер должен подтвердить
Первый блок - геометрия: положение осей и отметки. Второй - силовая связь ростверка с опорами. Третий - соответствие материала и сечения рабочему проекту. Эти проверки относятся к конструкции, а не к внешней аккуратности бетона или окраски.
Для высокого ростверка отдельно фиксируется состояние пространства под балкой после планировки участка. Для монолитного железобетона инженер проверяет результаты бетонирования и доступные признаки дефектов. Если проект предусматривает дальнейшую зашивку цоколя, скрытые узлы нужно принять до её монтажа.
Когда нельзя переходить к стенам
Строительство коробки стоит остановить, если ростверк смещён относительно несущей схемы и корректировка не согласована. То же относится к сомнительной связи со сваями. Неясная причина значительного перепада отметок тоже требует решения до нагрузки от дома.
Итог для приёмки. Ровная линия по периметру подтверждает лишь геометрию верхней грани. У ростверка должны совпадать оси с домом, быть понятна передача усилий на сваи и сохранена проектная работа относительно грунта. Эти условия лучше проверить до монтажа первого перекрытия, пока фундамент остаётся полностью доступным.
