Работоспособность вентиляции определяет маршрут воздуха, а не название установки. Наружный поток должен попасть в помещения, где люди проводят большую часть времени. После этого воздух проходит через дом и удаляется из зон, где образуется влага или запах. Если движение прерывается закрытой дверью либо слишком узким перетоком, паспортная производительность оборудования не отражает реальную ситуацию.
Поэтому проект начинают с плана движения воздуха. На нём отмечают жилые комнаты, места вытяжки и двери, которые обычно закрыты. Отдельно проверяют лестничный холл, второй свет и доступное пространство для прокладки каналов. Только после этого можно выбирать тип системы и производительность оборудования.
При заказе дома с коммуникациями и отделкой формулировку «вентиляция предусмотрена» нужно раскрыть в спецификации. Она может означать обычные шахты в санитарных помещениях. Другой вариант - стеновые приточные устройства. Полноценная механическая сеть требует уже иных строительных заделов и отдельной пусконаладки.
Сначала определяют путь воздуха
Приток направляют в жилые помещения
Наружный воздух подают в спальни и кабинет. Для общей комнаты рассчитывают собственный расход, поскольку там одновременно может находиться несколько человек. Подача через кухню или санузел нарушает правильное направление потока: запахи и влажность начинают распространяться по жилой части.
Место приточного устройства влияет на комфорт. Струя не должна попадать на изголовье кровати. Зону дивана также выводят из прямого потока. Для стенового клапана проверяют смешивание холодного воздуха с комнатным, а потолочный диффузор оценивают по дальности подачи.
Удаление организуют у источника влаги
Постоянная вытяжка нужна на кухне и в санитарных помещениях. Постирочную добавляют в схему, если там регулярно сушат бельё. Гардеробная или закрытая кладовая может потребовать отдельного удаления воздуха, когда естественного перетока недостаточно.
Задача вытяжной точки - собрать загрязнение в месте появления. Если решётка находится рядом с дверью, поток может пройти коротким маршрутом и не охватить помещение. Тогда санузел формально имеет вытяжку, но после душа просыхает медленно.
Зонт над плитой работает как местное устройство. Он включается во время готовки и не заменяет постоянный канал. При выбросе большого объёма наружу требуется компенсационный приток. Без него дом уходит в разрежение, а воздух начинает поступать через случайные щели или дымовой канал.
Переток проверяют при закрытых дверях
Между приточной комнатой и вытяжной зоной должен оставаться проход. Его создаёт зазор под дверным полотном, решётка или отдельный канал с акустической защитой. Проверять систему при открытых дверях недостаточно: в обычной жизни спальни часто закрыты на всю ночь.
Для дома постоянного проживания именно ночной режим становится главным испытанием. Окна закрыты, кухонный зонт выключен, двери спален находятся в штатном положении. Если утром появляется духота, проблема может быть связана не с установкой, а с отсутствием прохода к вытяжке.
Проектировщик сводит два разных баланса
Суммарная подача должна соответствовать удалению
Разницу между общим притоком и вытяжкой можно записать так:
ΔL = ΣLприток - ΣLвытяжка.
Значительное отрицательное значение означает разрежение. Положительное показывает подпор. Небольшое отклонение может быть заложено проектом, но случайный дисбаланс возникает из-за загрязнённого фильтра или закрытой заслонки. Ошибочная регулировка даёт тот же результат.
Общий расход не гарантирует воздух в каждой комнате
Установка может выдавать проектную производительность, а две спальни всё равно останутся без достаточного притока. Причина проста: ближайшая ветвь получает больше воздуха, дальняя - меньше. Поэтому расход измеряют на каждом ответвлении. Проверка только на патрубке установки не закрывает пусконаладку.
В акте фиксируют проектное значение и фактический результат. Рядом указывают положение регулировочного клапана. Такой документ позволяет повторить настройку после обслуживания или изменения режима работы.
Как оценить переток под дверью
Предварительную площадь отверстия рассчитывают по формуле:
A = L / (3600 × v), где A - свободная площадь, м²; L - расход через дверь, м³/ч; v - выбранная скорость воздуха, м/с.
Пример расчёта
Из спальни должно уходить 80 м³/ч. При скорости 1 м/с свободная площадь составит 80 / 3600 = 0,022 м². Это около 220 см².
Зазор высотой 10 мм под полотном шириной 800 мм даёт только 80 см². Полученное сечение почти втрое меньше расчётного. В такой комнате возрастёт давление, а расход через приточный диффузор снизится.
Решением может стать переточная решётка с достаточным живым сечением. Для спальни лучше акустический канал, если важна приватность. Декоративный размер изделия нельзя принимать за полезную площадь: ламели и защитная сетка уменьшают проход.
Минимальные расходы для одноквартирного дома
СП 55.13330.2016 связывает вентиляцию одноквартирного дома с требованиями СП 60.13330.2020. В помещениях постоянного пребывания людей в режиме обслуживания предусматривают обмен не менее полного объёма за час. Для вытяжных зон установлены отдельные значения.
| Помещение | Минимальный ориентир | Что проверяют на объекте |
|---|---|---|
| Жилая комната | Не менее одного объёма в час | Объём считают по чистовым размерам, расход измеряют при закрытых окнах |
| Кухня | Не менее 60 м³/ч | Постоянный канал работает независимо от зонта |
| Кухня с газовой плитой | Не менее 100 м³/ч | Отдельно оценивают воздух для горения и требования газовой безопасности |
| Ванная или совмещённый санузел | Не менее 50 м³/ч | После использования помещение должно просыхать без выхода влаги в коридор |
| Отдельный туалет | Не менее 25 м³/ч | Поток направлен наружу, обратный переток отсутствует |
| Нерабочий режим | Не менее 0,2 объёма в час | Понижение производительности не означает полную остановку системы |
Нормативная таблица задаёт нижнюю границу. Итоговый расход может быть выше из-за числа жильцов или режима использования душевой. Сушка белья также увеличивает влаговую нагрузку. Большая кухня-гостиная требует отдельной проверки по числу людей и объёму помещения.
Естественная вентиляция и её рабочие границы
Вертикальный канал создаёт тягу за счёт разницы температур и высоты шахты. Зимой эффект обычно усиливается. Летом тяга слабеет, а неблагоприятный ветер способен создать подпор у оголовка. Поэтому естественная схема не обеспечивает один и тот же расход круглый год.
Она может работать в небольшом доме с простой планировкой. Каналы должны быть достаточно высокими, а приточные устройства - открытыми. Перетоки между комнатами не должны ограничивать движение воздуха. На верхнем этаже результат часто отличается от первого из-за меньшей высоты шахты.
В доме из бруса материал стены не создаёт нормативный воздухообмен. Древесина может принимать часть влаги у поверхности и затем отдавать её обратно. Но необходимый объём воздуха через массив не проходит. Поэтому рассчитанные каналы и организованный приток остаются обязательными.
Механическая вытяжка с приточными клапанами
Вентилятор делает удаление более устойчивым и уменьшает зависимость от температуры наружного воздуха. Но подача всё равно идёт через клапаны. В мороз рядом с ними может возникнуть холодная зона. При недостаточном сечении дом переходит в разрежение.
Вентилятор оценивают вместе с сетью. Паспортный максимум указан без сопротивления подключённого канала. После установки обратного клапана расход снизится. Длинная трасса и каждый поворот добавят потери, поэтому рабочую точку определяют расчётом.
Датчик влажности полезен для форсированного режима санузла. При этом базовая вытяжка не должна полностью останавливаться. Иначе помещение просыхает после душа, но в остальное время воздух в доме почти не движется.
Централизованная механическая система
Что даёт общая установка
Приточный вентилятор подаёт наружный воздух, вытяжной удаляет отработанный. Фильтр снижает поступление пыли. Сеть воздуховодов распределяет расход между комнатами, а автоматика поддерживает выбранный режим.
Такая схема подходит герметичному дому, где окна большую часть времени закрыты. Она позволяет настроить отдельный расход для каждой спальни. В большой гостиной учитывают реальное число людей и объём пространства. Диффузоры размещают так, чтобы воздух не уходил сразу в ближайшую вытяжку.
Рекуператор не исправляет плохую сеть
Теплообменник возвращает часть энергии удаляемого воздуха и подогревает приток. Эффект заметнее при постоянной зимней эксплуатации. Но устройство повышает сопротивление сети и образует конденсат. В мороз требуется защита от обмерзания.
Если установка регулярно снижает приток в режиме разморозки, баланс дома меняется. Поэтому оценивают не паспортный коэффициент, а фактическую работу при расчётной температуре. Установка, которую владельцы выключают на ночь из-за гула, не обеспечивает ни экономию, ни нормальный воздух.
Локальные устройства без общей сети
Стеновой приточный прибор подходит дому, где нет места для разводки каналов. Локальный рекуператор решает похожую задачу и уменьшает потери тепла. Оба варианта требуют отверстий в фасаде и согласования с вытяжной частью.
Для небольшого модульного дома такая схема может оказаться практичнее длинных трасс. Перед выбором измеряют шум возле спального места. Затем проверяют зимний режим и возможность заменить фильтр без разборки отделки.
Откуда появляется шум
Малое сечение повышает скорость
Если большой расход проводят через узкий канал, воздух ускоряется. На решётке появляется свист, а в поворотах возрастает турбулентность. После сдачи владельцы уменьшают обороты, чтобы стало тише. Вместе с шумом падает и воздухообмен.
Исправление начинают с проверки сечения. Затем измеряют фактический расход и сопротивление ветви. Если канал слишком мал, настройкой проблему не устранить.
Вибрация переходит в перекрытие
Жёсткое крепление корпуса передаёт колебания на строительные конструкции. Даже тихий вентилятор может вызвать низкочастотный гул в спальне. Для устранения используют виброопоры и гибкие вставки. Канал не должен напрямую касаться чистовой обшивки.
Место установки выбрано слишком поздно
Корпус над спальней требует усиленной акустической защиты. Иногда рациональнее перенести его в техническую зону, чем наращивать массу потолка. Поэтому место оборудования определяют до разводки балок и инженерных трасс.
Обслуживание и отвод конденсата
Загрязнённый приточный фильтр увеличивает сопротивление. Подача снижается, а вытяжка может остаться прежней. В результате появляется разрежение. Без датчика постоянного расхода автоматика не всегда сообщает о такой проблеме.
Конденсат из теплообменника должен уходить по дренажу. Неверный уклон приводит к застою воды и протечке. Трассу защищают от замерзания, если она проходит через холодную зону.
Сервисное пространство предусматривают у теплообменника. Отдельный доступ нужен к вентиляторам. Поддон и элементы автоматики также должны оставаться доступными после завершения отделки.
Периодичность обслуживания зависит от запылённости участка и времени работы. Класс фильтра тоже влияет на интервал. Практическим сигналом становится рост перепада давления или снижение измеренного расхода. Журнал замен помогает увидеть постепенное ухудшение до появления жалоб.
Мини-кейс: две спальни остаются душными
В двухэтажном доме работает централизованная установка. На первом этаже показатели соответствуют проекту, но утром на втором душно. Общий замер на корпусе показывает расчётную производительность, поэтому оборудование первоначально считают исправным.
Покомнатная проверка выявляет другой дефект. Приток в спальни есть, но двери закрыты. Зазор под полотном слишком мал, поэтому давление внутри комнат растёт. Поток через диффузоры снижается, а возле двери появляется свист.
Менять установку не требуется. В дверях устраивают акустические переточные каналы и повторно регулируют ветви. После этого расходы измеряют в ночном режиме. Общая производительность остаётся прежней, но воздух начинает доходить до вытяжки в санузле.
Диагностика по наблюдаемым симптомам
| Симптом | Вероятная причина | Проверка | Действие |
|---|---|---|---|
| Тяга появляется только при открытом окне | Недостаточный приток | Сравнить расход при закрытом и приоткрытом окне | Увеличить пропускную способность приточного устройства |
| В спальне душно при закрытой двери | Малое переточное сечение | Измерить перепад давления и площадь прохода | Устроить решётку или акустический канал |
| После замены фильтра расход вырос | Фильтр был перегружен пылью | Сопоставить перепад давления до и после обслуживания | Сократить интервал между заменами |
| Из решётки слышен свист | Малое живое сечение | Проверить расход и свободную площадь решётки | Увеличить сечение и перенастроить ветвь |
| При включении зонта пахнет из санузла | Разрежение вызывает обратную тягу | Проверить направление потока при работающем зонте | Организовать компенсационный приток |
| В мороз снижается подача | Обмерзает теплообменник или срабатывает защита | Проверить режим установки и температуру внутри корпуса | Скорректировать алгоритм разморозки |
Как вентиляция связана с конструкциями дома
Воздухообмен снижает содержание водяного пара внутри помещений. Это уменьшает риск поверхностного конденсата. Однако положение зоны конденсации в стене определяется теплотехническим расчётом и свойствами слоёв. Разрыв пароизоляции вентилятор не исправляет.
В каркасном доме каждый проход через пароизоляцию герметизируют. Канал в холодной зоне утепляют, иначе на его поверхности появится вода. Этот дефект иногда ошибочно принимают за недостаточный воздухообмен внутри комнаты.
В деревянном перекрытии важна виброразвязка. Воздуховод не должен тереться о балку во время работы. Крепления оставляют доступными до завершения проверки, поскольку после зашивки потолка источник гула найти значительно сложнее.
Что закрепить в проекте
- расход воздуха для каждого помещения;
- расположение приточных точек;
- места постоянной вытяжки;
- сечения воздуховодов и материал сети;
- рабочую точку вентиляторов при расчётном сопротивлении;
- решения по шумоглушению и виброразвязке;
- способ отвода конденсата;
- доступ для обслуживания;
- перечень измерений при пусконаладке.
Состав системы зависит от планировки. Одному дому достаточно клапанов и механического удаления из мокрых зон. Другому требуется общая установка с отдельными ветвями. В каталоге проектов ЦНА решение нужно сопоставлять с числом комнат и этажностью. Отдельно проверяют расположение санитарных помещений и место под инженерные трассы.

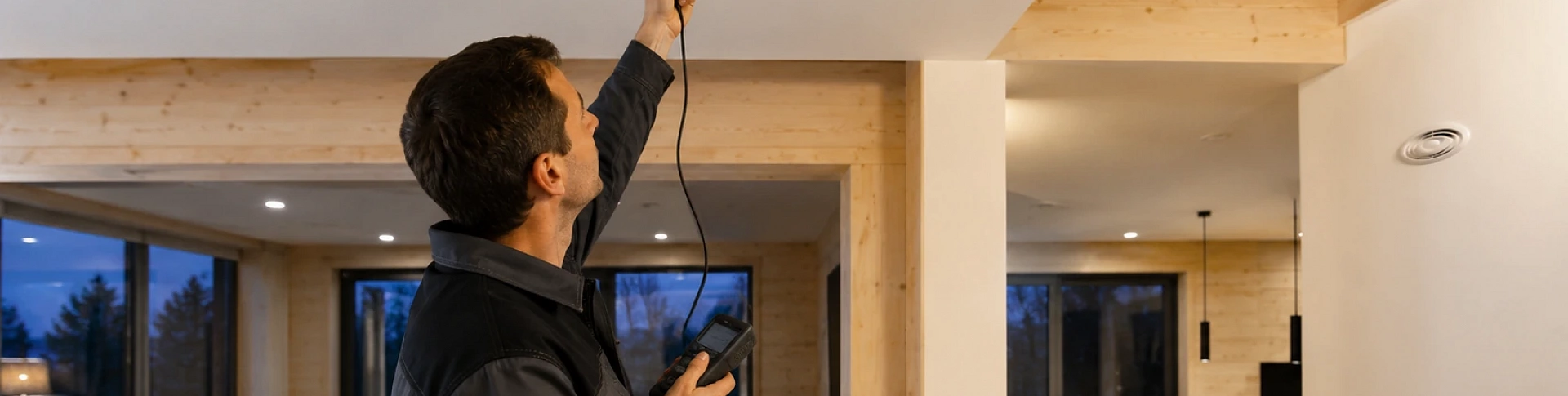

Пусконаладка завершает монтаж
Собранная сеть ещё не является настроенной. Ближняя ветвь имеет меньшее сопротивление и забирает больше воздуха. Дальняя получает меньший расход. Регулировочные клапаны позволяют привести каждую точку к проектному значению.
Измерения проводят при чистых фильтрах и обычном положении дверей. Сначала настраивают базовый режим. После этого проверяют форсированную работу санитарных помещений. Кухонный зонт тестируют отдельно, чтобы исключить обратную тягу.
Результаты заносят в таблицу «проект - факт». После первого месяца контроль повторяют, поскольку строительная пыль быстро загрязняет фильтры. К этому времени становится понятен и реальный режим дверей. При необходимости корректируют автоматику и положение клапанов.
Как выбрать решение под дом
Сначала определяют требуемый расход. Затем проверяют маршрут между жилыми комнатами и вытяжными зонами. Если естественная схема способна обеспечить этот путь во всех сезонах, сложное оборудование может быть не нужно.
Для герметичного дома с несколькими закрытыми спальнями механическая система даёт более стабильный результат. Локальные устройства подходят при реконструкции или дефиците места. Рекуперация оправдана тогда, когда постоянное обновление воздуха создаёт заметную нагрузку на отопление.
Критерий готовности - измеренный расход в каждой комнате. Общая цифра на установке недостаточна. Система считается рабочей, когда комнаты получают проектный объём, двери не блокируют движение воздуха, а уровень шума позволяет использовать расчётный режим постоянно.
